今天讲解一下：优化的DB块，堪称存储结构与性能的双重突破。

DB块作为PLC数据存储的核心载体，S7-1200/1500 默认启用优化DB块，相较于S7-300/400的标准DB块，在存储结构、访问性能、功能扩展等方面实现了全方位创新，具体差异如下：

存储结构优化

消除地址间隙，提升内存利用率

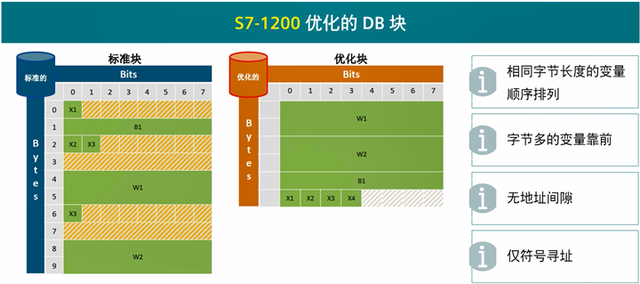

标准DB块（兼容 S7-300/400 模式）：变量按绝对地址顺序排布，字 / 双字变量需从 2N 字节起始，未使用的地址形成大量间隙，造成内存浪费；优化DB块：S7-1200：按 “字节数多→字节数少” 的顺序排列变量，位变量集中存储，彻底消除地址间隙，且仅支持符号寻址；S7-1500：保留 “相同字节长度变量顺序排列、字节多的变量靠前” 的特性，布尔变量单独占用 1 字节，预留存储区用于下载且不初始化，兼顾内存利用率与扩展需求。

功能特性增强

灵活适配实际应用场景

结构变量存储优化：优化DB块中，结构体、PLC 数据类型等结构变量分配在连续存储区，避免分散排布，提升数据访问的连续性；保持性变量独立设置：标准DB块的保持性需整体统一设置（全保持或全不保持），优化DB块支持单个变量独立设置保持性，将保持性变量与非保持性变量分区存储，提升数据管理灵活性；存储容量扩展：标准DB块单个最大尺寸为 64KB，优化DB块最大可支持16MB（具体取决于 CPU 工作存储器容量），满足大规模数据存储需求。

访问性能提升

减少数据处理开销

低word变量访问：标准DB块中，非4的倍数起始的低word变量需分两次读取；优化DB块支持低word变量一次性读取，提升数据访问效率；布尔变量访问：标准DB块访问布尔变量需先读取整个字节，再通过位掩码屏蔽无关位；优化DB块中布尔变量可直接访问（S7-1500 单个布尔变量占用1字节），省去掩码处理步骤；存储格式适配：标准DB块采用大端存储，读取real类型数据需进行字节转换；优化DB块采用小端存储，无需转换即可直接访问，减少CPU处理开销。

寻址方式适配

平衡兼容性与创新性

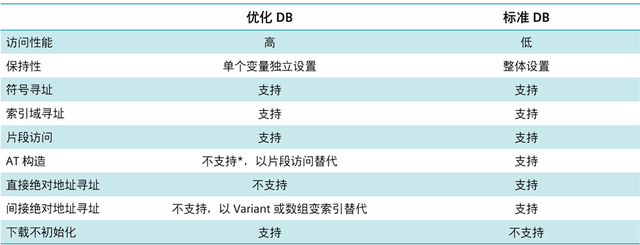

优化DB块仅支持符号寻址、索引域寻址（数组间接寻址）及片段访问（如符号名.X0、符号名.B0），不支持直接绝对地址寻址、间接绝对地址寻址及 AT 指令（需通过 variant 或数组变索引替代）；标准DB块（取消 “优化块访问” 设置）保留S7-300/400的寻址方式，适配用户的传统编程习惯。最后还是给大家整体看一下优化DB块和标准DB块的区别，是不是有了更清楚的认知？

移植支持：降低迭代升级门槛

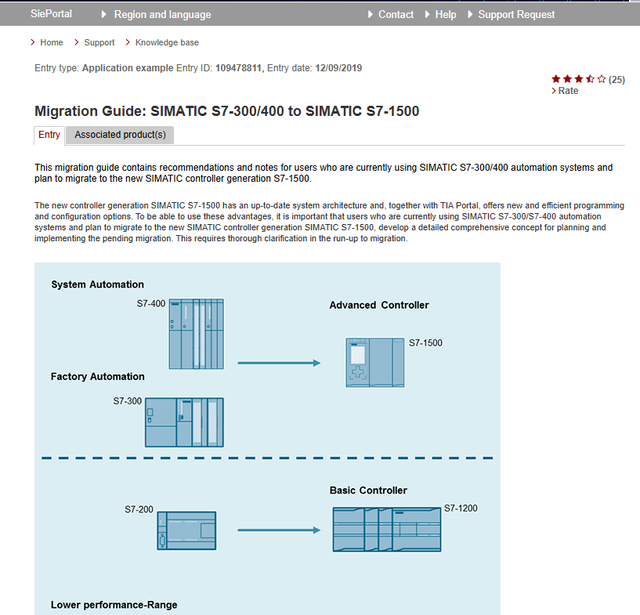

针对从 S7-300/400 迁移至 S7-1200/1500 的用户，西门子提供专门的移植参考文档（点击【阅读原文】即可前往下载），可以帮助用户明确移植流程与注意事项。由于两者在核心编程逻辑、基础功能模块上保持兼容，用户可快速适配新平台，同时通过优先启用优化DB块、适配新术语体系等方式，充分发挥S7-1200/1500的性能优势。

S7-1200/1500 的创新核心围绕 “效率提升、灵活适配、兼容传承” 三大原则，通过术语体系标准化、编译机制直接化、DB块存储优化等关键突破，在保持与 S7-300/400 兼容性的同时，显著提升了编程效率、内存利用率与数据访问性能。这些创新并非对传统架构的颠覆，而是基于工业自动化实际需求的精准优化，使PLC产品更适配博途平台的全集成设计理念，为不同规模、不同场景的自动化项目提供更高效、更可靠的控制解决方案。
