在机械产品设计中，刚度（stiffness）是衡量零件在受力作用下抵抗弹性变形能力的重要指标。与强度关注“是否破坏”不同，刚度强调“是否变形过大”。在数控机床、机器人、高速传动机构以及精密测量设备中，刚度不足往往导致振动、定位误差、啮合不良甚至疲劳失效。因此，在设计阶段系统地提升机械零件刚度，是保障设备性能和可靠性的关键环节。

01 明确刚度设计的基本理论

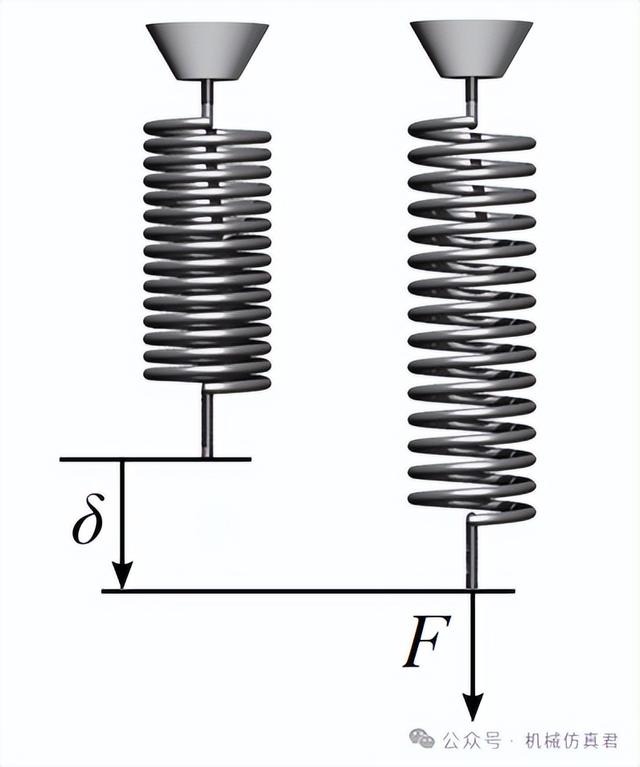

机械零件的刚度通常可分为拉压刚度、弯曲刚度、扭转刚度和接触刚度等类型。其本质与材料弹性模量和结构几何参数密切相关。

（1）拉压刚度轴向刚度公式为：k=EA/L

其中E为弹性模量，A为截面积，L为长度。可见，增加截面积、缩短长度或选用高弹性模量材料，都能有效提高刚度。

（2）弯曲刚度弯曲刚度与材料弹性模量E及截面惯性矩I成正比，即EI值越大，弯曲变形越小。截面惯性矩与截面形状高度相关，例如工字形、箱形截面在相同材料用量下能获得更大的I值。

（3）扭转刚度扭转刚度公式为：k=GJ/L

其中G为剪切模量，J为极惯性矩。对于轴类零件，增大直径对提高扭转刚度效果极为显著（J与直径四次方相关）。

因此，从理论上看，提高刚度主要依赖材料选择与结构几何优化两大方向。

02 材料层面的优化策略

（1）选用高弹性模量材料

弹性模量E越高，单位应力下的变形越小。例如：

结构钢：E≈210GPa铝合金：E≈70GPa钛合金：E≈110GPa

在承载能力允许的前提下，用钢替代铝合金可以显著提高刚度。然而在轻量化要求较高的场景（如航空结构）中，需要在质量与刚度之间权衡。

（2）采用复合材料或高刚度材料

碳纤维复合材料在比刚度方面具有明显优势。其沿纤维方向的弹性模量远高于普通金属材料，在航空航天领域（如 NASA 的多种结构设计）被广泛应用。

（3）热处理与组织控制

对于钢铁材料，通过调质、正火或表面淬火等工艺，可以改善组织均匀性和残余应力分布，间接提高结构刚度与稳定性。虽然热处理对弹性模量影响有限，但对整体变形控制和尺寸稳定性有重要意义。

03 结构设计优化

结构优化是提高刚度最有效、最经济的方法。

（1）优化截面形状

在材料用量一定的情况下，优先将材料布置在远离中性轴的位置，以提高截面惯性矩。例如：

实心圆轴改为空心轴，在减轻重量的同时提高单位质量刚度；平板结构增加翻边或折弯，提高抗弯能力；采用箱形、工字形截面替代实心矩形截面。（2）增加加强筋

加强筋（rib）是提高板壳结构刚度的常见手段。其作用在于缩短自由跨度，提高局部抗弯刚度。加强筋的布置应遵循载荷路径原则，避免无效加筋导致质量增加而刚度提升有限。

（3）缩短受力路径

根据公式可知，刚度与长度成反比。因此：

减少悬臂长度；增加支撑点；改善支承布局。

例如在机床结构设计中，通过优化床身支撑布局可显著提高整体结构刚度。

04 连接与装配刚度设计

很多结构变形并非源于单个零件，而是由连接部位引起。

（1）提高接触刚度

螺栓连接中，提高预紧力可增强接触刚度；采用定位销配合可减少剪切滑移；增加接触面积可以降低接触应力集中。

（2）减少间隙与配合误差

间隙配合会显著降低系统刚度。在高精度设备（如DMG MORI的数控机床）中，关键传动部位常采用过盈配合或精密滚动导轨以保证整体刚度。

（3）焊接与整体结构设计

整体铸造或焊接结构通常比螺栓拼接结构具有更高的整体刚度。近年来，整体铸件和高刚性焊接框架在工业机器人领域被广泛采用。

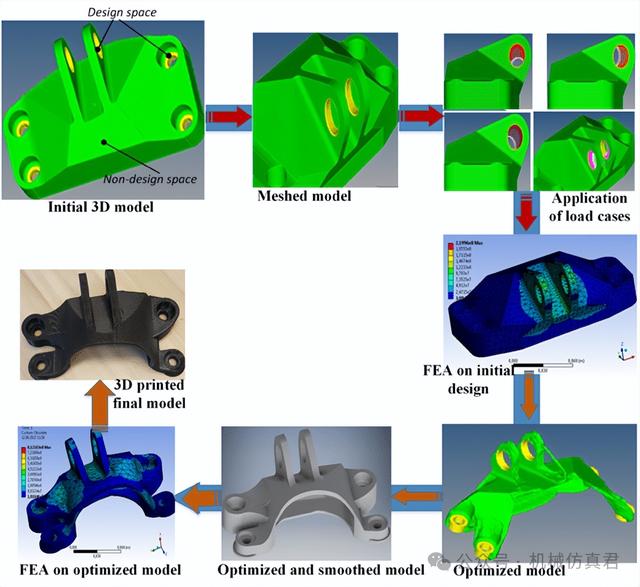

05 拓扑优化与有限元分析

随着计算机辅助工程（CAE）技术的发展，有限元分析（FEA）成为刚度设计的重要工具。设计人员可在建模软件（如ANSYS）中进行：静力分析、模态分析、拓扑优化。

拓扑优化可以在给定材料体积约束下自动生成高刚度结构形态，提高材料利用效率。这种方法在航空航天和高端装备制造中已成为标准流程。

06 动态刚度与振动控制

静态刚度提升并不等同于动态性能优良。结构的固有频率与刚度和质量相关：

提高刚度可以提升固有频率，避免与外部激励频率发生共振。对高速旋转或往复机构尤为重要。

此外，可通过：增加阻尼材料、采用夹层结构、引入减振器，进一步提升系统的动态刚度和稳定性。

07 综合设计思路

提高机械零件刚度应遵循以下原则：

（1）优先结构优化，其次材料升级（经济性考虑）

（2）整体刚度优于局部刚度（系统思维）

（3）兼顾质量与成本约束

（4）结合有限元仿真进行验证与迭代

在实际工程中，刚度设计往往与强度、疲劳寿命、制造工艺和成本等因素相互制约。设计人员应在满足功能要求的前提下，通过系统优化实现性能最优。

机械零件刚度设计是结构工程中的核心问题。通过合理选择材料、优化结构几何、改进连接方式以及运用现代仿真工具，可以在保证经济性的同时显著提升结构刚度。随着数字化设计和智能制造的发展，基于仿真的刚度优化将成为未来机械设计的重要方向。对于高端装备而言，高刚度不仅意味着更高的精度和效率，更代表着工程设计水平的提升。
