微型深沟球轴承经常采用一体式保持架，相比于分体式保持架，它具有结构简单、变形小、装配方便和容易清洗的优点，可以改善轴承旋转灵活性等动性能指标。

一体式保持架一般外形尺寸较小，我公司生产的某型号轴承的一体式保持架外径为6mm，该型号一体式保持架的工艺流程是：下料→成形切底→冲压球窝（见图1），目前，冲压球窝工序采用的冲压模具是多年以前设计的，加工出来的产品存在一致性差的问题，且对比测量后发现球窝均匀性不好，易影响轴承的旋转灵活性。本文通过对原冲压模具及一体式保持架自身特点进行分析，对冲压模具进行了优化设计，新模具具有生产效率高、尺寸精度好的特点，提高了加工效率和产品质量。

（a）下料

（b）成形切底

（c）冲压球窝

图1　一体式保持架工艺流程

一、冲压模具现状

改进前冲压球窝模具如图2所示，该模具主要包括左右对开的凹模3、紧固圈4、限位柱5、压窝钢球6及凸模7组成。加工时，将毛坯放进凹模3中，定位柱5可以调整毛坯的位置，拧紧螺钉8可以压紧凹模，然后将钢球放进凹模，在钢球表面涂抹润滑脂，使钢球可粘在毛坯上，随后敲打凸模7，凸模7往下移动，因凸模7具有斜坡，可以使钢球均匀扩散，实现冲压球窝功能，然后拧开螺钉8，将保持架取出，完成一体式保持架加工。

（a）模具实物

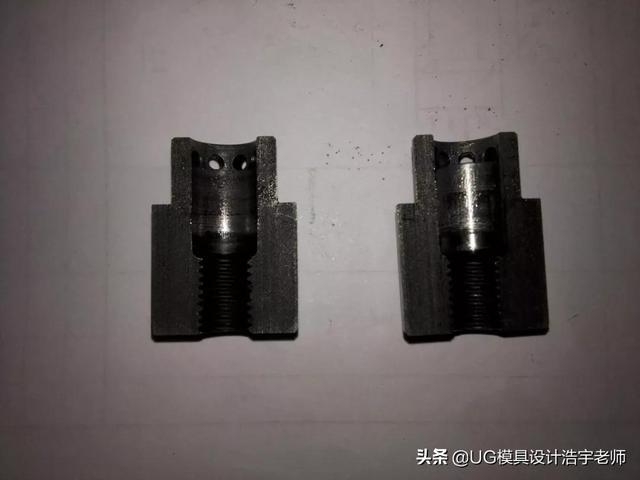

（b）对开凹模实物

（c）原冲压球窝装置结构

图2　原冲压球窝装置实物与结构图

1.基座 2.螺钉 3.凹模 4.紧固套 5.定位柱 6.钢球 7.凸模 8.内六角圆柱头螺钉

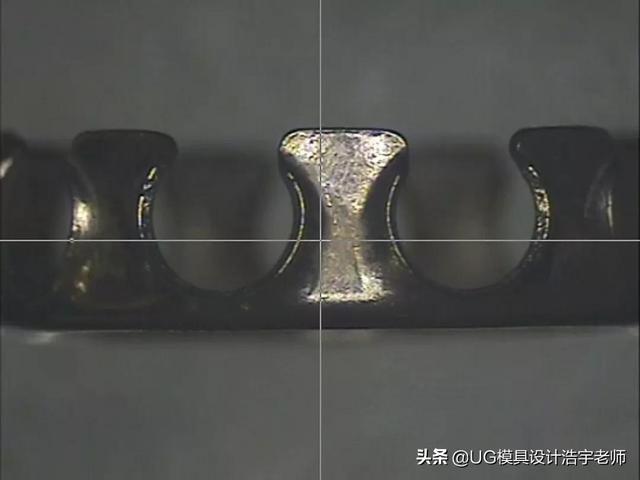

图3所示为采用该装置生产的一体式保持架产品放大图，由图3可以看出，球窝冲压不对称，左右两侧深浅不一致，且不同的球窝深浅也不一致，经过检查验收，合格率只有60%左右，而且每冲压一次球窝，模具都要重新安装一次，效率不高，影响了产品的正常生产。

（a）整体放大

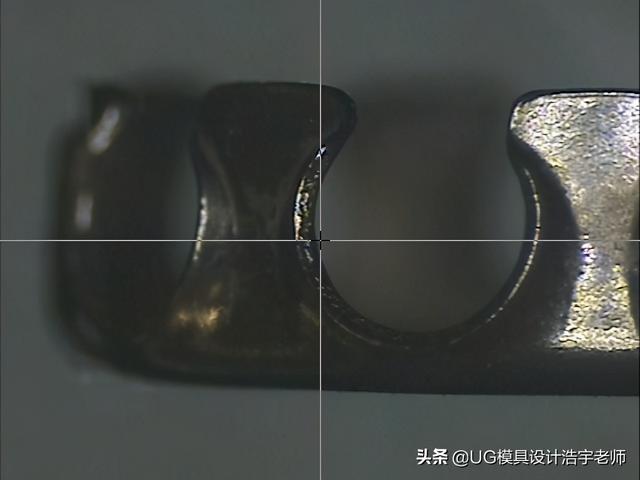

（b）局部放大

图3　采用原装置生产的一体式保持架放大图

二、问题分析

对存在的问题进行分析，发现冲压球窝工序存在以下问题：

模具精度。原模具采用了如图2所示的分体式凹模，虽然可以让加工后的保持架更容易从凹模中退出，但这种结构存在等分精度不好的问题，而且在冲压球窝时，钢球会对凹模造成周向压力，会对凹模等分精度有不利影响。导向装置。原冲压窝模具没有导向装置，在冲压球窝时，钢球可能会出现偏斜，造成钢球受力不均，从而造成左右两侧压窝深度不同。操作方式。该模具采用手工在钢球表面涂抹润滑油的方式来保证钢球不掉落，手工操作的一致性差。钢球运动轨迹。钢球在冲压球窝过程中，属于自由运动状态，极易出现冲压出的球窝不均匀的现象。

三、改进策略

经分析，造成冲压球窝不均匀的根本原因是冲压模具结构不合理，因此对冲压模具结构进行如下优化设计：

设计上下凹模结构，有利于增加模具的等分精度。设计凸模导向装置，避免钢球在冲压时发生偏斜。设计压窝自动填球装置，避免人工填球，大大提高了钢球运动的导向精度。

四、优化后模具结构

图4所示为优化后的一体式保持架模具结构，冲压球窝时，首先将毛坯放入上凹模7中，上凹模7下降，顶料筒6将毛坯压紧，上半凹模7与下半凹模2形成一体化的凹模，整个模具随上模向下运动，心柱12的斜坡促使钢球沿钢球导架11向四周扩散，然后压入凹模内，最后，上模向上运动，钢球在顶杆3与环形拉簧13的作用下复位，一体式保持架加工完成。

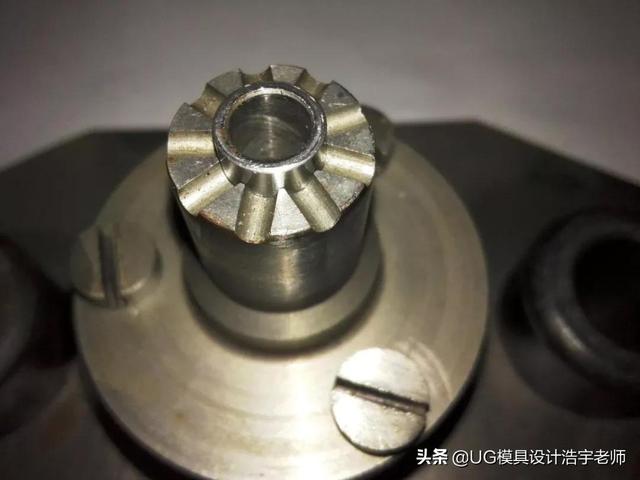

（a）改进后的模具实物

（b）改进后模具凹模实物

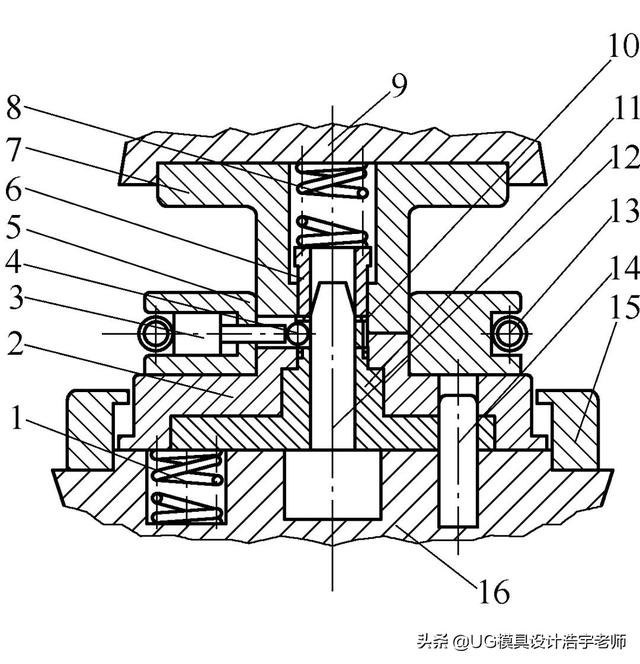

（c）改进后模具结构示意图

图4 新压窝装置实物与结构示意图

1、8.弹簧 2.下半凹模 3.顶杆 4.钢球 5.顶杆导架 6. 顶料筒 7.上半凹模 9.上模座 10.工件 11.钢球导架 12.心柱 13.环形拉簧 14.导柱 15.限位环 16.下模座

五、效果检验

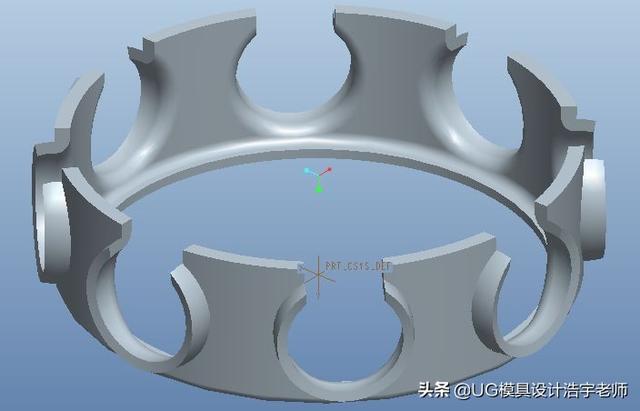

图5所示为采用新结构模具生产的一体式保持架结构，由图5可以看出，一体式保持架球窝左右形状一致、均匀性好，而且不同球窝的等分一致性也大幅提高。

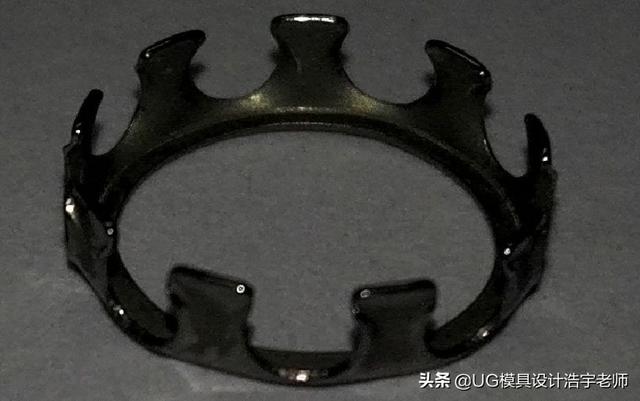

图5 采用新装置生产的一体式保持架放大图

目前我们采用新型压窝装置已生产加工一体式保持架产品3 000件，球窝的等分精度与均匀性均有大幅提高，装入轴承后进行检测，旋转灵活性良好，成品率从60%提升到97%，生产效率大大提高。
