人造钻石热导芯片未来：AI时代半导体散热新星；

3D芯片中计算硅层越多，热支架带来的影响就越大

低温生长技术突破：钻石直接集成芯片

钻石作为自然界热导率最高材料之一，其多晶薄膜版本正通过化学气相沉积方法实现低温生长，温度控制在400摄氏度左右，避免损坏底层电路。这一工程创新涉及甲烷、氢气和氧气的精确反应，清除非钻石碳沉积，形成大晶粒薄膜，仅几微米厚。热导率达2200至2400瓦每米开尔文，是铜的六倍，同时保持电绝缘和低介电常数。关键在于钻石与半导体界面形成的碳化硅层，充当声子桥，显著降低热边界电阻，确保热量高效横向和纵向扩散。

人造钻石热导芯片未来

热管理应用扩展：从GaN器件到3D堆栈

多晶金刚石可以帮助降低三维芯片内部的温度

在实际器件中，这一技术已在氮化镓高电子迁移率晶体管上测试，钻石涂层包围器件后，通道温度下降70摄氏度，射频信号放大能力提升五倍，适用于高功率密度射频系统。对于互补金属氧化物半导体芯片，钻石充当热支架，纳米级层嵌入介电堆栈，通过铜或钻石热柱连接多层，实现三维热提取。这解决了AI加速器如多层堆栈处理器中的热热点问题，模拟显示温度可降至原有十分之一。

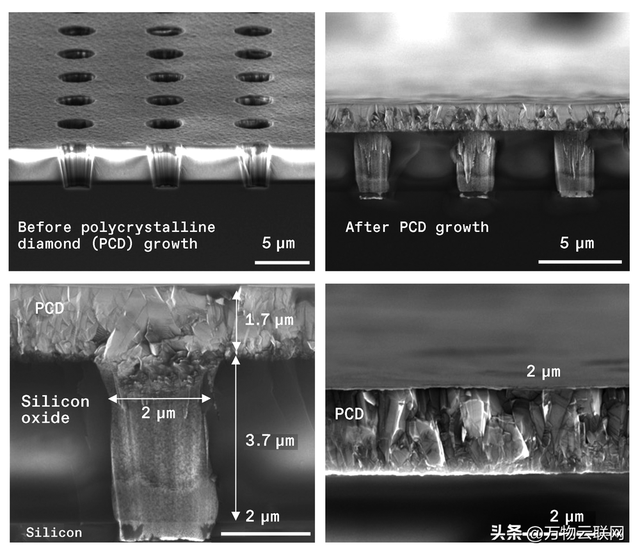

在低温下生长大粒多晶钻石的能力，开辟了晶体管中抗热的新方法

生产挑战剖析：界面工程与规模化难题

尽管进展显著，工程难点在于实现原子级平坦涂层，以无缝集成，避免高频性能损失。热边界电阻虽已优化，但仍需进一步界面工程来最小化声子散射。生产规模从实验室小片扩展到50至100毫米晶圆级，面临成本和均匀性考验。相比传统铜散热，钻石的各向同性导热更优，但需平衡与现有硅工艺兼容性。

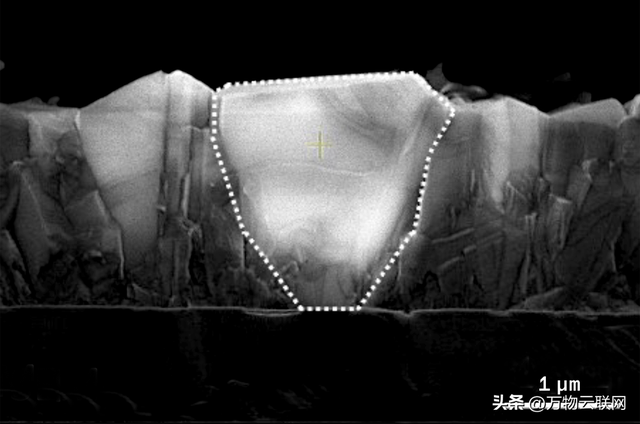

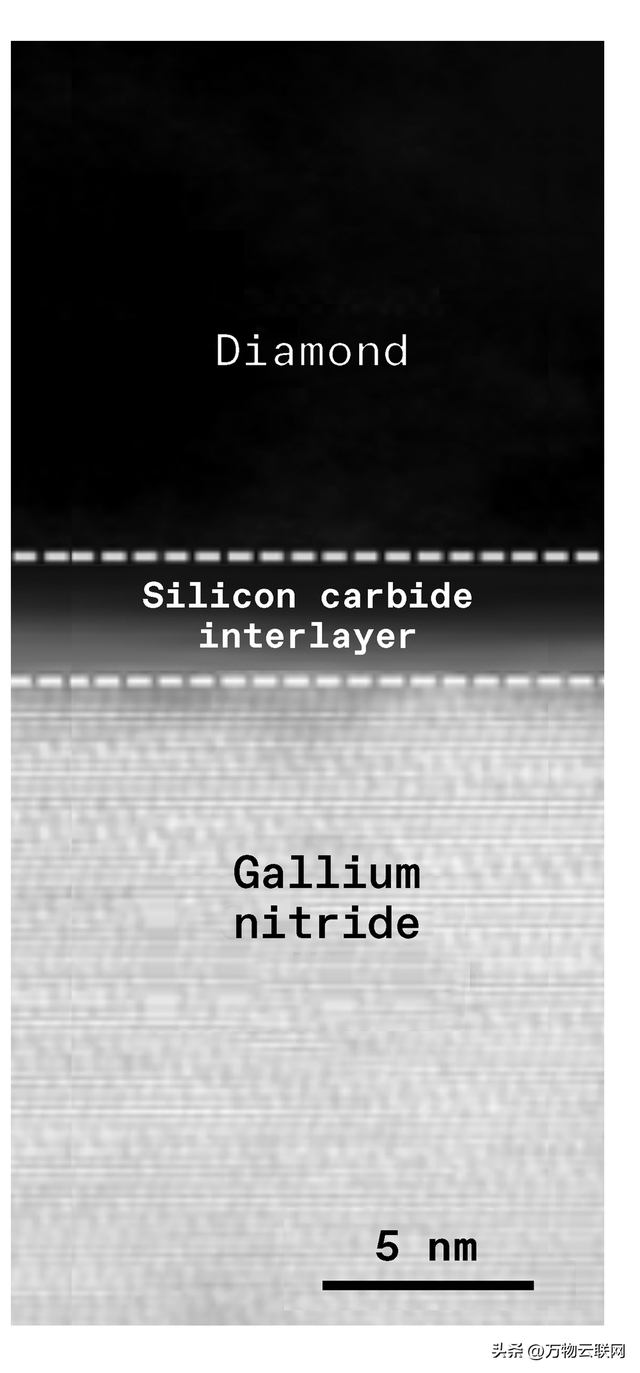

在金刚石与半导体的边界处，形成一层薄薄的碳化硅。它起到桥梁的作用，让热量流入钻石

市场趋势观察：AI高性能计算驱动需求

人造钻石热扩散器正成为数据中心和边缘计算的核心，市场规模受益于AI服务器功耗从数千瓦向更高跃升。铜钻石复合材料导热率达800瓦每米开尔文，已针对AI处理器和射频器件开发。行业动态显示，氮化镓上钻石技术降低热阻八倍，推动电动车和电网功率电子效率。2026年，标准化倡议如开源集成框架，将加速钻石从国防到消费电子渗透，预计热管理市场年复合增长率达15%。

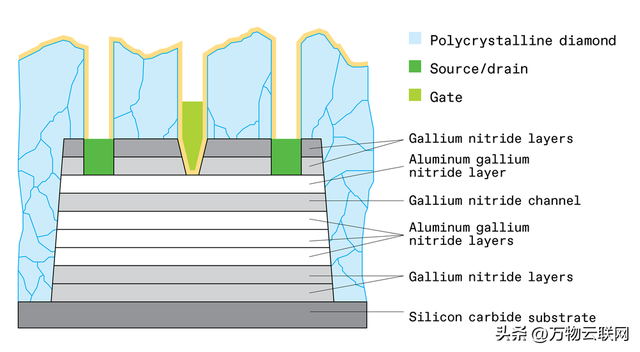

氮化镓高电子迁移率晶体管是三维的，关键的产生热量部分——二维电子气体，靠近表面

相关技术洞察：复合材料与激光加工并进

搜索显示，脉冲电场和激光内镜烧灼等辅助技术正优化钻石界面，减少热阻73%。元素六公司铜钻石复合聚焦高性能计算，导热率800瓦每米开尔文，适用于氮化镓射频器件。整体趋势从单纯材料向系统集成演进，结合液冷或浸没冷却，形成多层热解决方案。国内半导体行业可借鉴此路径，投资CVD钻石生产链条和本土热管理初创，企业估值潜力在于AI芯片本土化应用。技术动态强调，钻石将推动功率密度三倍提升，适用于制造和电信场景，但需关注供应链本土化以降低成本。

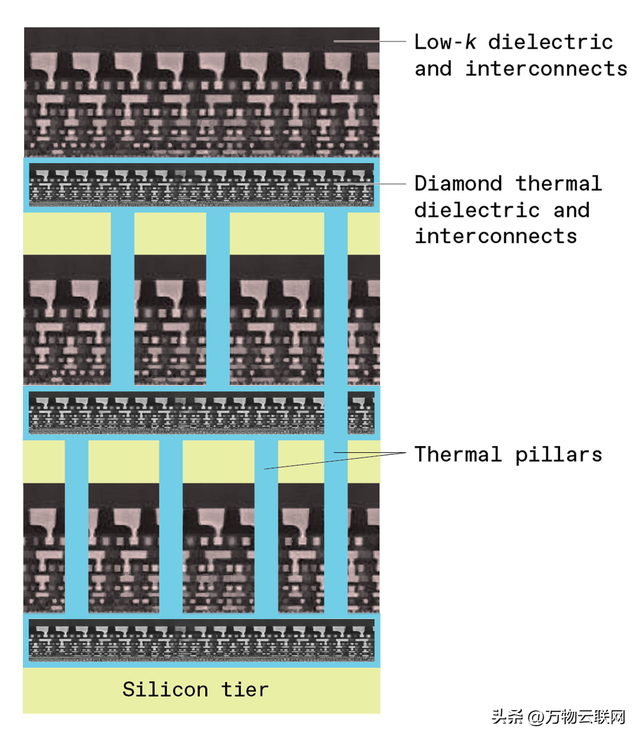

热支架将一颗芯片中的散热多晶钻石层与三维叠层硅中的另一层连接起来，将热量垂直传递到堆栈中

钻石热导技术的稳步推进，为芯片热瓶颈提供可靠路径，后续规模化和成本优化将决定其在高性能领域的实际落地。
