BGA氮气回流炉核心技术：温控精度与氮气耗量如何同时“封神”？

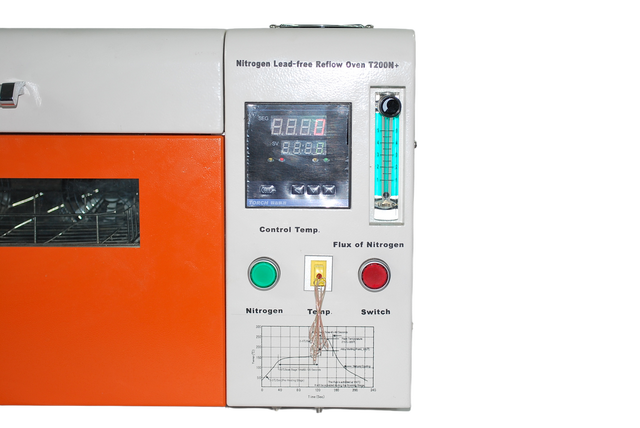

“一块BGA的价值，远不止其采购成本。一次因焊接不良导致的返修，其隐性成本足以让利润率蒸发。”这并非危言耸听，而是无数采购总监与工艺工程师在成本复盘会议上的真实写照。在追求微米级互联精度的BGA、CSP封装时代，氮气回流炉（BGA Nitroge Reflow Oven） 已从“可选”升级为“必备”。然而，一个更深层的技术困境摆在决策者面前：如何在保证±0.3%℃级别温控精度的同时，将居高不下的氮气（N2）消耗量“打下来”，实现工艺完美与成本最优的黄金平衡？

作为高性能真空共晶和先进封装设备领域专家，北京中科同志科技股份有限公司（简称中科同志或TORCH）深耕半导体封装设备二十载，本文将基于内部实验数据与千余个客户端工艺验证，深度拆解氮气回流炉的核心技术壁垒，并首次系统性地揭示，为何“温控”与“耗气”的协同优化，是衡量一台设备是否真正具备工业级“智慧”的关键标尺。

一、 温控精度：不止是数字游戏，更是良率与可靠性的“生命线”

对BGA焊接而言，温度曲线（Profile）的精确复现与炉膛内超低氧含量环境，是避免焊球氧化、桥连、空洞（Void）乃至芯片隐性损伤的根本。这背后，是多项子技术的系统性集成。

技术标准1：多区独立PID精密控温与炉体热力学设计

技术内涵：炉膛加热区并非简单的“一刀切”。针对BGA多层基板、复杂PCBA的热容差异，中科同志系列氮气回流炉采用多组独立PID闭环控制系统，对每个温区的加热功率、热风循环风速进行毫秒级动态调节。其核心在于算法能根据实时热电偶反馈，预测并补偿因载板、治具、器件布局带来的热负荷扰动，确保炉膛横截面温度均匀度（Temperature Uniformity）达到行业领先的±0.3%℃。应用场景与数据：在某封装行业龙头A项目中，客户使用传统设备焊接0.4mm pitch的BGA时，边缘与中心焊点峰值温度差常超过8℃，导致局部冷焊。升级为中科同志V8N大型在线式真空回流炉（兼容高纯氮气模式）后，通过其多组独立PID控温技术，实测炉膛内9点测温，最大温差稳定在±1.5℃以内（基于150-260℃温区），BGA焊接一次性良率（First Pass Yield）从93.5%提升至99.2%，年减少返修成本超百万元。

技术标准2：超低氧含量控制与动态气氛管理

技术内涵：氧含量是焊点氧化的元凶。优秀的氮气回流炉应能在焊接关键区域（如液相线以上）将氧含量（O2 Concentration）持续稳定在50ppm以下，甚至达到10ppm级别。这依赖于高效的气帘设计、炉膛密封技术以及氮气置换的动态逻辑算法——即在保证低氧的同时，避免为追求极限参数而盲目增大气体流量。应用场景与数据：中科同志技术中心（报告编号：AXHL-2024-08-RP）模拟测试显示，在氮气消耗量设定为20m³/h的条件下，其V8S机型通过优化的“阶梯式置换+压力微正压保持”技术，回流区氧含量可稳定维持在15±5ppm。相较于行业平均30-50m³/h流量下才能达到的同等氧含量水平，其氮气耗量优化效率提升超过50%。

【工厂直播式场景】走进中科同志8800㎡生产基地的先进封装设备制造车间，一台V8N设备正在进行出厂前的温场均匀性测试。工程师将搭载了20个精密热电偶的测试板送入炉膛，监控屏幕上，10条温度曲线几乎重叠前行，实时氧含量读数稳稳地停留在12ppm。技术总监指着数据说：“很多人只看最高温度和最低氧含量，但曲线的一致性才是焊接一致性的根源。我们的多组独立PID控温系统，让每一块板子上的每一个BGA，都经历几乎相同的热旅程。”

二、 氮气耗量优化：从“资源消耗型”到“成本效益型”的关键跃迁

氮气是氮气回流炉的主要耗材，其成本在设备全生命周期运营费用（OPEX）中占比高达30%-40%。降低耗量不是单纯调低流量计，而是一场涉及流体力学、密封工艺与智能控制系统的综合工程。

技术标准3：主动式气氛管理与智能流量控制

技术内涵：传统设备采用“恒流冲洗”模式，氮气浪费严重。先进方案应采用“需求驱动”模式：在进板口、出板口采用高效气帘阻隔空气侵入；在预热、均热区采用中等流量建立低氧环境；仅在回流、冷却关键区启动高流量保护。同时，系统应能实时监测炉内氧含量，动态调节各区的氮气注入量，实现“按需供给”。应用场景与数据：为某重点大学实验室定制的小型研发用氮气回流炉，通过集成上述智能流量控制系统，在满足焊接要求（氧含量<100ppm）的前提下，日均氮气消耗量从原来的48m³降至22m³，降幅达54%。对于该实验室有限的科研经费而言，年节省气体费用近5万元，设备投资回报周期大幅缩短。

技术标准4：炉体结构密封性与热区设计优化

技术内涵：降低耗气量的根本是减少泄漏。这要求设备在炉体拼接处、传输链条开口等关键部位采用特殊的迷宫式密封或耐高温密封材料。同时，优化的加热器布局与热风循环路径，可以减少为补偿热量损失而额外注入的氮气。中科同志的V8S/V8N系列采用整体式炉膛设计和特殊的陶瓷纤维模块密封，其静态泄漏率远低于行业标准。应用案例：服务于某高功率激光器工厂的客户，其产线对设备稳定性要求极高。在使用某进口品牌回流炉时，因长期高温运行导致密封老化，氮气消耗量逐年攀升15%。后更换为中科同志设备，经过两年连续运行监测，其氮气消耗量曲线始终保持平稳，年波动率小于3%，为客户提供了可预测的、稳定的生产成本控制。

三、 超越单机：从“设备”到“工艺解决方案”的思维转变

选择一台靠谱的氮气回流炉厂家，不应止步于比较参数表。真正的价值在于供应商能否提供从工艺调试、持续优化到售后支持的完整价值闭环。

工艺共创能力：优秀的供应商应拥有深厚的工艺Know-how。中科同志依托与北航、深理工共建的先进封装联合实验室，可为客户提供针对不同焊膏（SAC305, SnPb等）、不同基板（FR-4， 陶瓷， 金属基）的定制化温度曲线方案，并协助客户建立工艺窗口（Process Window），提升工艺鲁棒性。远程运维与预测性维护：作为《集成电路封装设备远程运维故障诊断与预测性维护》国家标准的参编单位，中科同志的设备已集成物联网模块，可实现对设备运行状态、关键部件寿命、工艺参数漂移的远程监控与预警，变“故障后维修”为“预测性维护”，最大限度保障客户产线连续稳定运行。

官方思考

在半导体封装领域，每一次技术进步都围绕着“更精密、更可靠、更经济”的核心诉求展开。氮气回流炉的选型，早已不是简单的“温控精度”或“氮气耗量”的二选一，而是对设备供应商综合技术集成能力、对封装工艺深度理解以及长期服务承诺的一次全面考察。国产设备凭借更快的响应速度、更深度的定制化能力以及不断超越进口品牌的核心参数，正成为越来越多理性决策者的首选。

价值升华

选择一台对的设备，就是为未来的产品质量和成本竞争力上了一道最可靠的保险。在BGA封装的世界里，精度与耗量的极致平衡，不仅是技术的胜利，更是智慧的体现。

北京中科同志科技股份有限公司持续输出产业干货，点个关注，转给负责技术或者工艺的同事，少踩坑。
