从“木桶效应”看系统优化的必要性

一套优秀的光学系统，并非顶级元件的简单堆砌。如同一个木桶，最终的决定性因素往往不是最长的那块木板，而是最短板的存在，以及木板之间的契合程度。在光学系统中，任何单一元件的性能缺陷，或者元件之间不恰当的配合，都会导致整个系统性能的急剧下降。

光学系统优化，正是为了解决“木桶效应”而存在的系统工程。它旨在平衡像差、控制公差、协调光机接口，最终让1+1>2，使系统整体性能达到甚至超越各元件性能的简单叠加。

光学系统优化的核心目标与挑战

光学系统优化的首要目标是确保系统满足核心性能指标，例如分辨率、对比度、畸变等。这需要在成本、体积、重量、可制造性等多个约束条件下进行综合权衡。

优化过程面临的主要挑战包括像差平衡（没有任何系统能完全消除所有像差，关键在于根据应用需求找到最佳平衡点）、公差分析（设计必须考虑加工和装配的误差，确保在合理的公差范围内性能依然达标）以及光-机-热一体化考虑（机械结构、温度变化都会影响光学性能）。

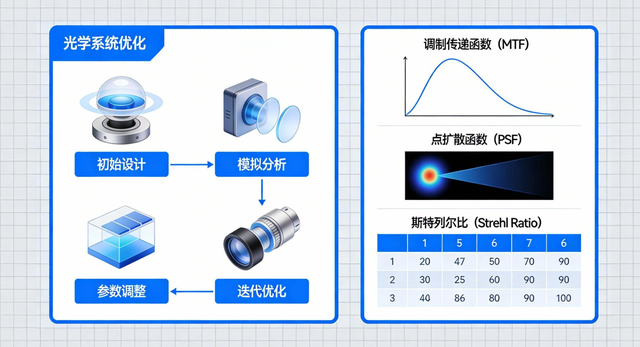

光学系统优化的实战流程与方法

一个系统的优化通常遵循一个清晰的流程，下面的表格大体概括了从需求分析到最终验证的关键步骤和常用方法。

在优化过程中，像差平衡是核心。例如，激埃特光电在为某工业检测客户开发高分辨率镜头时，通过引入非球面镜片，有效校正了球差和慧差，在不增加系统复杂度和成本的前提下，将全视场的MTF（调制传递函数）提升到了0.4以上（@100lp/mm），满足了客户的检测精度要求。

而公差分析是设计与制造的桥梁。一个对公差极其敏感的设计，即使软件模拟结果完美，也无法量产。优化时，需要将公差作为约束条件，致力于得到一个健壮性好的设计。

核心像质评价指标：从“看得见”到“看得清”的度量衡

如何科学地评价一个光学系统的“好坏”？我们需要超越“看起来清晰”的主观感受，依赖客观的量化指标。

1. 调制传递函数——光学系统的“分辨率与对比度”综合考官

MTF是当前评价成像系统分辨率和对比度最全面、最客观的指标。它描述的是光学系统将不同空间频率（可理解为细节的密集程度）的亮度对比度从物面传递到像面的能力。

解读MTF曲线：通常，曲线越高、越平缓，系统性能越好。高频MTF值反映系统分辨微小细节的能力（分辨率），而中低频MTF值则影响图像的层次感和通透度（对比度）。一个优秀的设计应兼顾高、中、低频的性能。

2. 点列图与包围圆——光能集中度的直观体现

点列图显示一个理想的点光源通过系统后，在像面上形成的能量分布情况。通过分析点列图，可以直观判断像差类型和大小。RMS半径（均方根半径）表示能量的集中程度，值越小越好。几何包围圆包含100%光线的最小圆半径，其直径（GEO Size）也是重要指标。

3. 波前像差——直接衡量波面完美程度

波前像差定量描述了实际波面与理想球面波的偏差。峰谷值和均方根值是主要评价指标，通常要求优于λ/4甚至λ/10（λ=632.8nm）。这是评价激光系统、干涉系统等应用场景的关键指标。

4. 畸变——形状保真的尺子

畸变是放大率随视场变化而产生的像差，它不影响清晰度，但会使图像变形。它直接以百分比表示，正为枕形畸变，负为桶形畸变。对于测量和识别应用，需严格控制畸变（如<0.1%）。

激埃特光电的优化实践与案例分享

激埃特光电在长期服务客户的过程中，积累了丰富的系统级优化经验。我们的价值在于，不仅能提供合格的元件，更能从系统层面为客户提供解决方案。

案例一：为机器视觉客户优化镜头体积与性能

某客户需要一款用于PCB检测的小型镜头，要求低畸变（<0.05%）、高分辨率，且总长限制在30mm以内。激埃特团队通过联合优化光路结构和精选高性能光学塑料，在严格控制敏感公差的基础上，成功将一款传统玻璃镜头方案优化为更轻巧的玻塑混合方案，在满足所有性能指标的同时，将成本降低了20%。

案例二：通过公差分析提升量产良率

在为安防镜头客户服务时，初期样机性能优异，但量产良率不佳。激埃特工程师通过反公差分析，识别出两个空气间隔为关键公差。我们通过优化设计，降低了系统对这些间隔的敏感性，并为客户提供了主动补偿方案（如通过筛选镜片分组装配），最终将量产良率从70%提升至95%以上，赢得了客户的长期订单。

所以，光学系统优化与像质评价，是连接理想设计与现实产品的关键桥梁。它要求工程师不仅精通“光”的规律，还要深刻理解“机”的制造和“热”的效应。卓越的光学系统，是精心设计出来，更是科学优化出来的。

激埃特光电，专注光学元件与系统集成，致力于为您提供从核心元件到光路优化的全方位解决方案。
